高灵敏度宽动态范围光电特性测试系统
— 产品详情 —

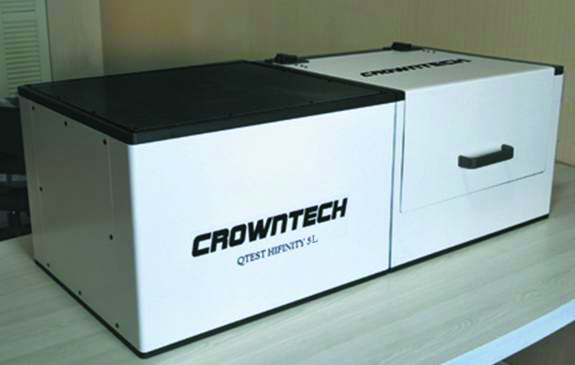

QTEST HIFINITY 5L
SPECTRAL RESPONSE TESTING SYSTEM
高灵敏宽动态范围探测器光谱特性测试，一体化设计，交钥匙工程，可以测量光电材料的光电转化效率、光谱响应、量子效率，电流密度，EQE外量子，IQE内量子，透射率、反射率；能满足所有种类的光电器件的光谱响应测试。上下左右四种探测光照射方式，多功能载台。方便的样品测试装载模块可提供便利的样品装载和电极接触以及样品的防护，标准探测器数据溯源于NIST美国国家标准局。
具备测试光电材料的光谱响应/IPCE/量子效率特性, 一体化设计
| 高灵敏度 | 系统最小可探测电流10^-14A |
| 宽动态范围 | 9个量级以上 |
具备EQE外量子，IQE内量子，透射率、反射率测试功能，积分球直径50mm，中国计量院溯源白板
具备AC交流模式，DC直流模式
AC交流模式技术要求：包括锁相放大器斩波器Stanford Research System SR830 and SR540；
| 信号通道SIGNAL CHANNEL | 24-bit AD Converter |
| 电压输入Voltage Inputs | Single-ended (A) or differential (A-B) |
| 电流输入Current Input | 10^6 or 10^8 Volts/Amp |
| 灵敏度Full Scale Sensitivity | 2 nV to 1 V |
| 增益准确度Gain Accuracy | ±1% from 20°C to 30°C (notch filters off), ±0.2 % Typical |
| 动态范围Dynamic Reserve | Greater than 100 dB (with no signal filters) |
| 频率范围Frequency Range | 1 mHz to 102 kHz |
DC 直流模式技术要求：提供与Keithley4200和Keithley2450相匹配的软件，用户提供Keithley4200和Keithley2450，可进行偏置电压测试
单色仪
| 可扫描范围 | 200-4000nm (monochromator with 2 gratings) |
| 系统单色光产生方式 | 采取单色仪式分光系统，Czerny-Turner |
| 波长最优分辨率 | 优于（包括）0.1 nm (with 1200g/mm 光栅) |
| 波长精度 | 0.05 nm (with 1200g/mm 光栅) |
| 杂散光 | <10-5 |
LED模组：高亮度LED模组：
| 波长范围 | 350-1800nm |
| 光学稳定性 | ≦0.1% |
| 切换方式 | 自动切换 |
LED模组通过单色仪后，可聚焦成为3x4mm，f3.9的光斑；在350-1100nm波长区间，带通5nm，汇聚角f3.9的情况下，光功率密度在50-1000mW/cm^2范围。给出每个LED的波长、光功率、发散角、带宽；给出详细分析计算证明可实现：LED模组通过单色仪后，在350-1100nm波长区间，带通5nm，会聚角f3.9的情况下，光功率密度在50-1000mW/cm^2范围；给出1100-1800nm波长区间，10nm带通，f3.9，的光功率密度
卤钨灯光源(Tungsten Lamp)
| 光谱范围 | 200-4000nm |
| 功率 | 150W |
| 光学稳定度 | ≦0.1% |
| 电源稳定度 | ≦0.1% |
氘灯
| 波长范围 | 185-500nm |
| 功率 | 30W |
| 光学稳定性 | ≦0.05% |
标准探测器数据可溯源NIST 美国国家标准局，出示NIST美国国家标准局证书原件和复印件；200-1100 nm with Si (滨松Hamamatsu, 有效面积10x10mm, 数据溯源到美国NIST)；700-1800nm with InGaAs (滨松Hamamatsu, 有效面积3mm 直径，数据溯源到美国NIST)
| 系统测量和标定波长范围 | 200-1800nm |
| 系统测试结果的可重复性 | 优于0.15% （在使用卤钨灯作为光源的情况下） |
系统测量准确度
Si detector
| 200<λ<330 nm | 优于5% |
| 330<λ<350 nm | 优于1.3% |
| 350<λ<400 nm | 优于1.0% |
| 400<λ<430 nm | 优于0.8% |
| 430<λ<950nm | 优于0.7% |
| 950<λ<1000nm | 优于2.0% |
| 1000<λ<1050nm | 优于2.5% |
| 1050<λ <1100nm | 优于3.5% |
InGaAs Detector
| 900<λ<1640 nm | 优于1.0% |
| 1650<λ<1800nm | 优于5.0% |
系统具备上下左右四种探测光照射方式，多功能载台
偏光模块：4路不同波长波段（450nm、520nm、650nm、980nm），各路输出可独立开关。输出光功率大于1mW/；路，光功率稳定性好于0.1%，光斑可聚焦最小尺寸小于1mm 直径，偏置激光出射光端带有光学透镜；对出射光再聚焦，并且有固定支架用来支撑偏置激光的出光口，光斑可聚焦最小尺寸小于1mm 直径；
配套测试软件
